鋼格板荷載與撓度的測試

1測試方法

參照GB/T14452-93采用三點彎曲試驗法，對鋼格板的荷載能力進行測試，測試鋼格板的線荷載與變形撓度的關系，以核對設計要求和對鋼格板產品進行抽樣檢查。

2 測試設備

2.1測試在液壓萬能材料試驗機上進行，試驗機應有一級精確度并能承受比樣品荷載要求大于25％的負荷能力。

2.2荷載的測量應精確到3％。

2.3用于撓度測試的撓度計或百分表應精確到0.01mm。

3 試樣制備

3.1生產廠可在制造每一種規格或每批產品時，以同樣的材料和制造方法制備鋼格板荷載試驗試樣或由產品中任意裁取鋼格板荷載試驗試樣，試樣數量可由生產廠根據批量確定或由供需雙方商定。

3.2試樣和試驗機接觸的三個部位應平整，并保證與每一根承載扁鋼有良好的接觸，試樣必須加工平整。

3.3試樣尺寸 試樣寬度：約為305mm。 試樣長度：680mm，1150mm。

4 荷載試驗

4.1試樣長度為680mm，支輥間距為600mm，試樣長度為1150mm，支輥間距為1000mm，支輥的長度應大于試樣的寬度。

4.2用試驗機的彎曲壓頭向試樣中部垂直于承載扁鋼方向平穩地施加荷載，彎曲壓頭的長度應大于試樣寬度。

4.3加荷載前必須確定支輥及壓頭與每一根承載扁鋼都有良好的接觸。

4.4用百分表測量試樣的彎曲撓度。

4.5記錄測力計讀數，并用自動記錄儀按記錄測力計讀數描繪荷載撓度曲線。

5數據整理

5.1撓度百分表實際讀數，mm。

5.2 線荷載測試公式：

PL=P/WkN/m.............(C1)

5.3均布荷載推算公式：

Pu=1.6PL/LkN/m2.............(C2)

式中：

P-----測力計讀數，單位為千牛（kN）；

PL-----線荷載，單位為千牛每米（kN/m）；

Pu----均布荷載，單位為千牛每平方米（kN/m2）；

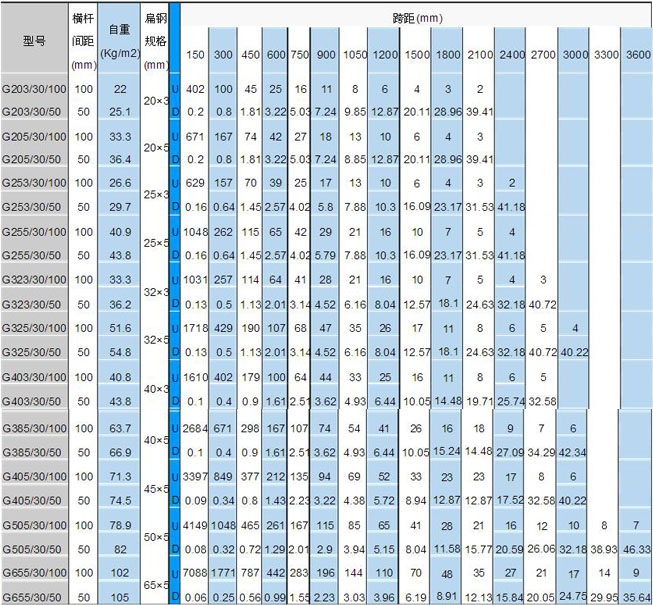

鋼格板的自重、安全荷載及其撓度表

L-----跨距(支輥間距)，單位為米；

W-----n／N，試樣名義寬度，單位為米；

n-----試樣的承載扁鋼條數；

N-----每米寬度的承載扁鋼條數。例如：扁鋼中心間距為30mm時，N＝34／m；扁鋼中心間距為20mm時，N＝51／m.

鋼格板的自重、安全荷載及其撓度表

                  注：加重線左邊為4Kpa均布荷載之下，撓度≤5mm的相應跨距，這是行人步履舒適的極限撓度。
