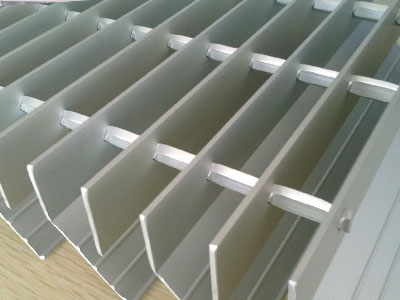

新型鋁格柵板是一種結構簡單、防腐性強的新型鋁格柵結構。新型鋁格柵板包括L型鋁型材格柵框、鋁片及鋁棒，所述鋁片設置在L型鋁型材格柵框內，在所述鋁片上設置有通孔，所述鋁棒通過鋁片上的通孔固定在L型鋁型材格柵框內。

新型鋁格柵板具有重量輕、輕度高、承載能力大、省材經濟、通風透光、現代氣派、外形美觀、防滑安全、易于清掃、安裝簡便、經久耐用等特點。隨著建筑師的設計不斷創新和各種加工設備能力水平的提高，國內外雙層幕墻和一些類雙層幕墻的廣泛應用，需要雙層幕墻的設計更為實用、新穎。新型鋁格柵板成為雙層幕墻中必不可少的重要組成部分。

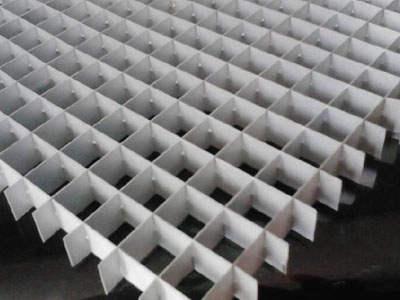

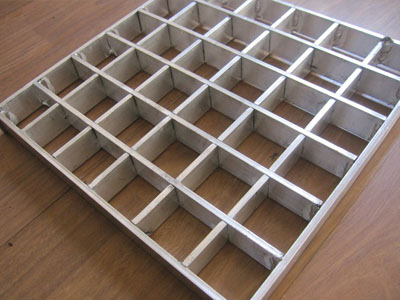

常規鋁格柵規格

1 (仰視見光面)標準為10mm或15mm.高度有20mm, 40mm, 60nm，和80mm可供進擇。
2 鋁格柵格子尺寸分別有5OX50mm, 75X75mm 100X100mm, 125X125mm, 150X150mm, 200X200mm
3 片狀格柵常規格尺寸為(mm): 10*10. 15*15. 25*25. 30*30. 40*40. 50*50, 60*60間距越小價格越高
I、鋁型材的密度為2700Kg/m3，而鋼材的密度為7850Kg/m3 ；以O. 4*lm的一塊格柵板為例，在滿足上人荷載的前提下，傳統的鋼格柵板的重量為19Kg，而本實用新型的重量僅為5Kg ;由此可見，本實用新型的鋁格柵板重量僅為傳統的鋼格柵的約1/4 ；
2、從工藝上看，傳統的鋼格柵板需要噴砂，端切，組焊，刷漆；本實用新型需要端切，組焊，噴涂；由此可見，本實用新型的加工步驟更少，另外，本實用新型的組焊過程更為簡單；
3、在防腐方面，鋼材經過刷漆處理后，其質保僅為5-10年；而鋁型材經過粉末噴涂或氟碳噴涂處理后，其質保均可以達到10-15年，甚至是20年。
綜上所述，本實用新型格柵板在完成工程設計需要的同時，還能夠節約成本，使生產加工更方便，結構更合理，工程質量更加能夠得到保證。采用本實用新型的單元板塊，提高了現場的安裝速度，保證了幕墻性能的同時還保證了效果的連續性；并且，解決了困擾建筑師多年的室外格柵板防腐的難題。

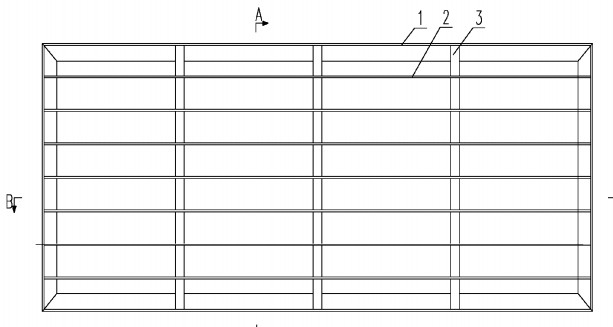

新型鋁格柵板結構示意圖

新型鋁格柵結構，包括L型鋁型材格柵框I、鋁片2及鋁棒3，所述鋁片2設置在L型鋁型材格柵框I內，在所述鋁片2上設置有通孔4，所述鋁棒3通過鋁片2上的通孔4固定在L型鋁型材格柵框I內。

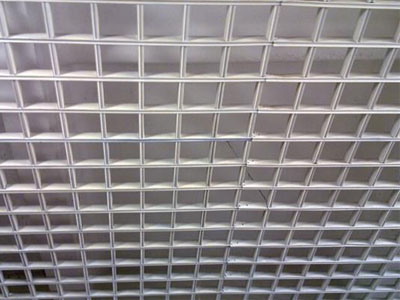

鋁格柵吊頂工藝流程、操作工藝
1.確定好高度，在墻上用墨斗彈高水平線
2.用鐵的膨脹栓把吊筋固定在頂上，吊筋下面固定輕鋼龍骨要保持水平（如果格柵跨度不超過3米就不需要吊筋了）
3.用水泥釘把鋁角線沿水平線釘好
4.把鋁格柵放地上組拼完整
5.把組拼好的格柵天花放在鋁角鐵上面，中間的位置用細鐵絲直接扎在輕鋼龍骨上.
⑴彈線   用水準儀在房間內每個墻（柱）角上抄出水平點（若墻體較長，中間也應適當抄幾個點），彈出水準線（水準線距地面一般為500㎜），從水準線量至吊頂設計高度，用粉線沿墻（柱）彈出水準線，即為吊頂格柵的下皮線。同時，按吊頂平面圖，在混凝土頂板彈出主龍骨的位置。主龍骨應從吊頂中心向兩邊分，最大間距為1000㎜，并標出吊桿的固定點，吊桿的固定點間距900㎜～1000㎜。如遇到梁和管道固定點大于設計和規程要求，應增加吊桿的固定點。
⑵固定吊掛桿件   采用膨脹螺栓固定吊掛桿件�？梢圆捎莽�6的吊桿。吊桿可以采用冷拔鋼筋和盤圓鋼筋，但采用盤圓鋼筋應采用機械將其拉直。吊桿的一端同L30*30*3角碼焊接，（角碼的孔徑應根據吊桿和膨脹螺栓的直徑確定）另一端可以用攻絲套出大于100㎜的絲桿,也可以買成品絲桿焊接。制作好的吊桿應做防銹處理，吊桿用膨脹螺栓固定在樓板上，用沖擊電錘打孔，孔徑應稍大于膨脹螺栓的直徑。
⑶輕鋼龍骨安裝   輕鋼龍骨應吊掛在吊桿上（如吊頂較低可以省略掉本工序，直接進行下道工序）。一般采用38輕鋼龍骨，間距900㎜～1000㎜。輕鋼龍骨應平行房間長向安裝，同時應起拱，起拱高度為房間跨度的1/200～1/300。輕鋼龍骨的懸臂段不應大于300㎜，否則應增加吊桿。主龍骨的接長應采取對接，相鄰龍骨的對接接頭要相互錯開。輕鋼龍骨掛好后應基本調平。   跨度大于15m以上的吊頂，應在主龍骨上，每隔15m加一道大龍骨，并垂直主龍骨焊接牢固。
⑷彈簧片安裝：用吊桿與輕鋼龍骨連接（如吊頂較低可以將彈簧片直接安裝在吊桿上省略掉本工序），間距900㎜～1000㎜，再將彈簧片卡在吊桿上。
⑸格柵主副骨組裝   將格柵的主副骨在下面按設計圖紙的要求預裝好。
⑹格柵安裝   將預裝好的格柵天花用吊鉤穿在主骨孔內吊起，將整柵的天花連接后，調整至水平即可。
