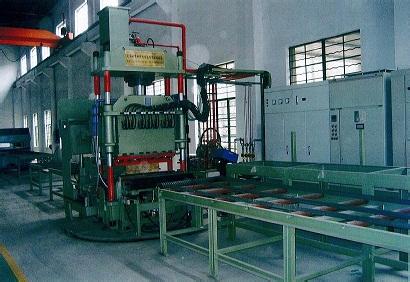

GYH-1000-2A，GYH-1250-2A型鋼格板壓焊機

鋼格板壓焊機性能特點：

焊接電源采用單相交流電源輸入，交流輸出方式。設備由扁鋼上料裝置、壓焊主機、麻花鋼落料裝置、拉網機構、液壓站、控制系統、氣動系統、水冷回路及木梳等組成。焊接變形手動調節自動矯正；焊接參數科多段設定，各種參數通過觸摸屏智能化設定，并存儲在PLC控制系統中；控制操作臺具有手動和自動兩種方式選擇；控制柜具有一次電流、電壓顯示功能。

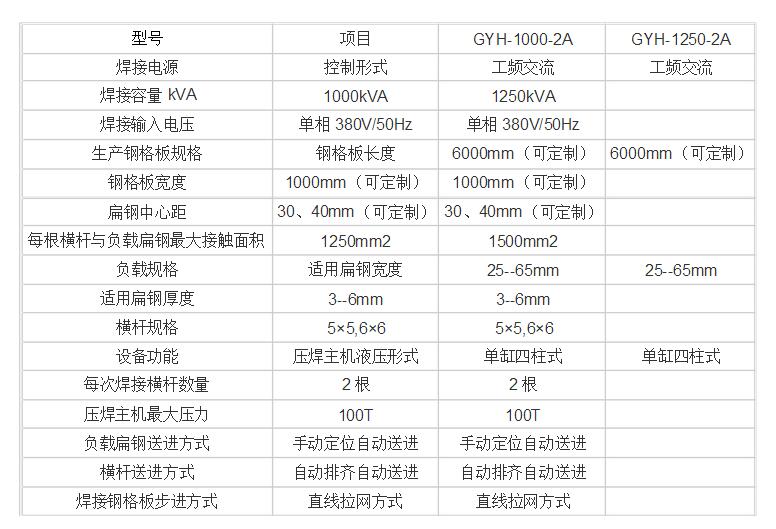

鋼格板壓焊機參數：

鋼格板壓焊機質量驗收標準：

1.必須按生產任務單生產符合要求的大片。

2.按生產任務單檢查所用扁鐵，麻花剛的長寬厚直徑尺寸。 3.縱向彎曲應不大于其長度的1/200(順扁鐵方向)。

4.橫向彎曲應不大于其長度的1/100(順橫桿方向)。

5.橫桿間距應在任意1500mm長度內兩橫桿間距允許偏差為±5mm。

6.任意兩根中間的片對角線相等，允許偏差±2mm。

7.焊接質量:所有壓焊的產品不得有漏焊，虛焊，錯焊等現象。

橫桿校直

1.長度尺寸：公稱尺寸允許偏差±1mm。

2.平直度：不超過2mm。

3.橫桿兩端不允許有毛刺、彎頭等。

切割

1.長度公稱尺寸允許偏差±1mm。

2.對角線：理論尺寸±4mm。

3切割兩端不允許有影響直接焊接的飛邊，毛刺等。

二保焊焊接成型工序

1.長度尺寸允許偏差為0~－5mm（順扁鐵方向）。 寬度出廠允許偏差為±5mm（順橫桿方向）。

2．橫桿兩端均不能超過鋼格板兩側面外端0.5mm。 3.焊縫和焊點要均勻美觀。
